一、概述

在小電流接地系統中，單相接地是最常見的故障。雖不影響負荷連續供電，但發生單相接地故障后，非故障相對地電壓升高，長時間帶故障運行影響系統穩定及設備安全，甚至?xí)M(jìn)一步將故障擴大為相間短路。因此，發生接地故障后應能迅速準確地查找出接地線路，以便進行故障定位以消除故障。

本系列產品可應用于電力系統變電站、發電廠以及煤礦、鋼鐵、冶金、化工等廠礦企業的供電系統。

二、性能及特點

1. 采用高性能DSP，集成度高，抗干擾能力強，運行速度快，可靠性高。

2. 引入相對測量概念和自適應跟蹤技術，自適應運行方式，降低了誤判和漏判的概率。

3. 自適應主接線方式，能自動識別系統運行方式的改變。

4. 可存儲多條故障信息，漢字化輸出可通過液晶屏顯示追憶。

5. RS-485、RS-422通訊接口；DISA、MODBUS通訊規約可選。

6. 標準4U機箱，最多可監測2個電壓等級、4段母線、60條饋線。

7. 人機交互界面友好，采用液晶漢字信息顯示。

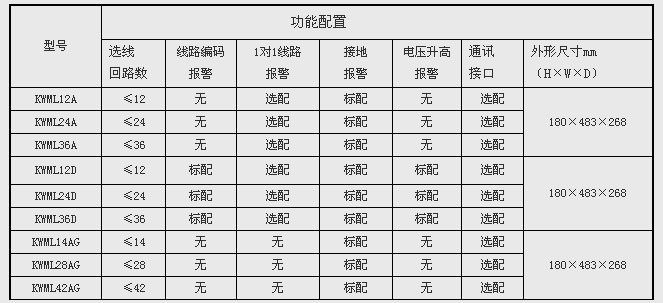

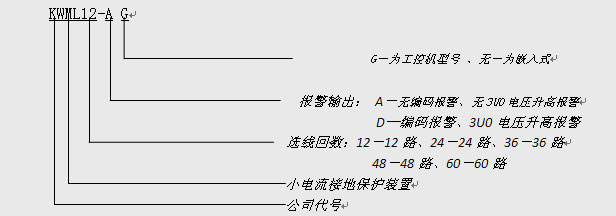

三、裝置選型配置

四、電氣參數

4.1輸入量額定值

1. 零序電壓 (U01～U04)： 100V        功耗：<0.5VA

2. 零序電流（CT1～CT60）： 0.6A       功耗：<0.5VA

3. 電源電壓：AC220V±l0％，50Hz；或DC220V±l0％ (可定制DC110V工作電源)

4. 零序電流回路輸入配置：12路、24路、36路、48路、60路。

4.2輸出量額定值

1. 線路接地報警輸出回路繼電器接點允許電流 ≤8A／AC250V或8A／DC30V。

2. 分類報警繼電器輸出接點允許電流≤8A／AC250V或8A／DC30V 。

五、裝置開屏尺寸圖（單位：mm）

六、訂貨須知

1.請告知產品型號、名稱、規格。

2.請告知裝置電源電壓。

3.請告知是否需要通訊功能及選擇何種通訊接口及通訊協議。

4.請告知所需監測的母線段數及選線回路數。

5.請注意所選裝置開屏尺寸。
