一、概述
我公司 KW-SPD系列新能源專用浪涌保護器低壓浪涌保護器具有遙信報警接點，并將此無源觸點接入我公司研制的風電、光伏箱變專用避雷器及浪涌在線監測裝置，再以通信的方式傳輸?shù)郊厥遥_到實時監視的目的。當 KW系列浪涌保護器限制瞬態過電壓和流經的雷電流而擊穿時，其熱脫扣機構會立即脫扣，使遙信接點發出報警信號。告知用戶進行檢修和更換，有效避免了因浪涌保護器不能正常工作而引起的電網事故。。

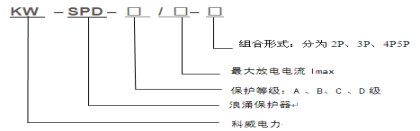

二、產品型號
l 電源間隙系列適用于變壓器低壓側或建筑物低壓主配電箱中的等電位連接，。
l B級系列適用于建筑物進線的低壓總配電系統提供第一級防雷（過電壓）保護。
l C級系列適用建筑物內的分配電第二級防雷保護，如高層建筑的樓層分配電柜，民用建筑的單元分配電柜。
l D級系列供電系統末端用電設備雷擊或過電壓的保護，如信息網絡、智能設備、民用建筑等。
l 地極保護器系列主要是用來避免不同接地地網之間產生不同電位差的危險。
l 直流電源系列防雷器用于對直流電源線的雷擊或操作過電壓引起的過電壓進行保護。
三、KW-SPD浪涌保護器主要技術參數
電源間隙保護器主要技術參數
|
型號 |
□ -65 |
□ -100 |
|
沖擊放電電流 Limp (10/350) |
65 kA |
100 kA |
|
査定工作電壓（Un） |
230V |
|
|
最大持續工作電壓（Uc） |
255V |
|
|
響應時間 |
<100ns |
|
|
電壓保護水平（Up） |
1.8kV |
|
|
組合方式 |
4P |
|
|
外形尺寸 |
三相四線：144x56x90 (mm ) |
|
|
建議安裝導線截面積 |
16mm2 多股軟導線 |
|
B 級主要技術參數
|
參數 型號 |
KW-SPD-B/65 |
OK-SPD-B/80 |
KWSPD-B/100 |
KW-SPD-B/120 |
KWE-SPD-B/150 |
KW-SPD-B/200 |
KW-SPD-B/NPE |
|
額定工作電壓Un |
230/400V |
230V |
|||||
|
最大持續工作電壓Uc |
255/400V |
255V |
|||||
|
標稱放電電流In(8/20μs) |
30kA |
40kA |
50kA |
60kA |
70kA |
100kA |
50kA |
|
最大放電電流Imax(8/20μs) |
65kA |
80kA |
100kA |
120kA |
150kA |
200kA |
100kA |
|
殘壓Up(In) |
1.8kV |
1.9kV |
2.0kV |
1.2kV |
2.3kV |
2.6kV |
1.5kV |
|
響應時間 |
≤25ns |
≤100ns |
|||||
|
工作環境 |
-40~+80℃、相對濕度：≤95%(25℃) |
||||||
|
外形尺寸 |
三相四線：144/108/72*56*90mm |
||||||
|
安裝方式 |
35mm標準導軌 |
||||||
|
組合方式 |
2P,3P,4P,5P |
1+N、3P+N |
|||||
C 級主要技術參數
|
參數 型號 |
KW-SPD-C/40 |
KW-SPD-C/NEP |
|
額定工作電壓Un |
220V/400V |
230V |
|
最大持續工作電壓Uc |
255/440V |
255V |
|
標稱放電電流In(8/20μs) |
20kA |
30kA |
|
最大放電電流Imax(8/20μs) |
40kA |
65kA |
|
殘壓Up(In) |
1.6kV |
1.5kV |
|
外形尺寸 |
三相四線：72*56*90mm |
|
|
工作環境 |
-40~+80℃、相對濕度：≤95%(25℃) |
|
|
響應時間 |
≤25ns |
≤100ns |
|
組合方式 |
2P、3P、4P、5P |
1+N、3P+N |
|
安裝方式 |
35mm標準導軌 |
|
D 級主要技術參數
|
參數 型號 |
KW-SPD-D/15 |
KW-SPD-D/20 |
NPE |
|
額定工作電壓Un |
230V/400V |
230V |
|
|
最大持續工作電壓Uc |
255/440V |
255V |
|
|
標稱放電電In(8/20μs) |
5kA |
10kA |
30kA |
|
最大放電電流Imax(8/20μs) |
15kA |
25kA |
65kA |
|
殘壓Up(In) |
1.0kV |
1.3kV |
1.5kV |
|
外形尺寸 |
單相兩線：36*56*90mm |
||
|
工作環境 |
-40~+80℃、相對濕度：≤95%(25℃) |
||
|
響應時間 |
≤25ns |
≤100ns |
|
|
Ie漏電流 |
＜20μA |
|
|
|
組合方式 |
2P、3P、4P、5P |
1+N、3P+N |
|
直流電源防雷器主要技術參數
|
型號 |
□-5 |
□ -12 |
-24 |
-48 |
||
|
額定工作電壓(Un) |
5V |
12 V |
24 V |
48 V |
||
|
最大持續工作電(Uc) |
8 V |
18 V |
36 V |
75 V |
||
|
標稱放電電流（8/20 μs ） |
2.5 kA |
|||||
|
最大放電電流（8/20μs ） |
5kA |
|||||
|
連接方式 |
接線銷子 |
|||||
|
響應時間 |
< 25ns |
|||||
|
安裝方式 |
35mm 標準導軌安裝 |
|||||
|
電壓保護水平（Up） |
300V |
350V |
400V |
500V |
||
|
導線安裝面積 |
1mm2 多股軟導線 |
|||||
